东航金叶苑3#地块BIM+智慧工地技术应用

项目描述

东航金叶苑（暂名）3#地块项目位于上海市徐汇区，东至规划六路（丰谷路），南至龙耀路，西至天钥桥南路，北至龙启路。本项目总建筑面积约154831㎡，其中地上建筑面积约82238㎡，地下建筑面积约72593㎡；地下室拟建1层，主要为机动车库、非机动车库和设备用房，37栋居住建筑（包括3栋8层和34栋4层居住建筑）和一栋4层商业配套建筑房。


项目难点

解决方案

       借助BIM+智慧工地管理平台为项目施工技术实施、安全生产管理、进度控制等提供保障；实现项目各参与方能够运用BIM和智慧工地技术进行项目管理和实施过程中的数据信息共享，提高各参与方沟通协调效率，以及施工过程的有效控制和透明化管理，最终确保项目质量、成本、工期和管理效率的BIM+智慧工地应用价值最大化。

实际应用

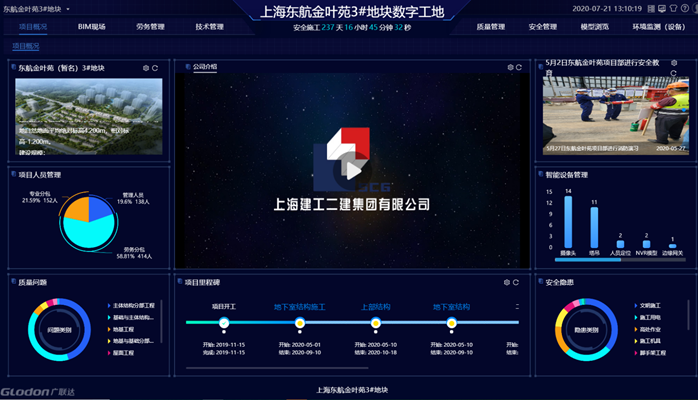

BIM5D+智慧工地决策系统

BIM5D+智慧工地决策系统提供数据可视化看板、整体呈现工地各要素的状态和关键数据，对劳务、进度、质量、安全相关数据进行多维度的分析；满足日常业务管理的同时，支持外部检查、行管部门巡检、业主单位飞检及集团公司的检查的应用场景；通过此模块对项目进度、人员、质量安全、智能设备有个整体的了解。

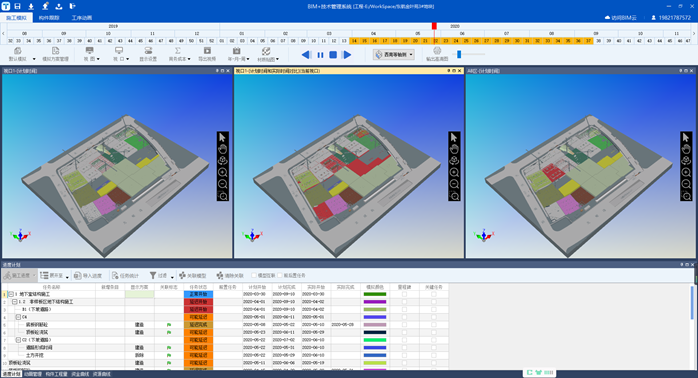

BIM+技术管理系统

技术管理系统以“管理升级、技术先行”为理念，是集方案管理、图纸管理及BIM应用为一体的施工技术策划和执行管理系统。产品通过对现场技术管理来提升施工的技术水平，减少技术问题导致的返工及各种技术风险，从而达到降本增效，提升企业与项目收益。

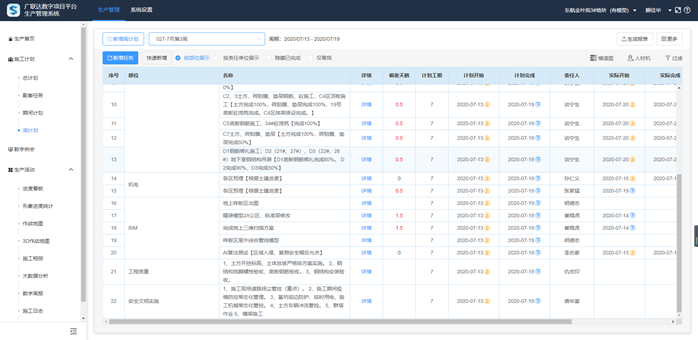

生产管理系统

生产管理系统对项目每周计划进行详细管控，监理例会上各部门使用数字例会一目了然查看进度关键数据；同时可以追溯查看详细数据，对项目进行动态控制和调整，使项目进度更加可控；及时暴露进度问题，包括各分包任务完成率、滞后原因分析等，发现问题便于及时采取应对措施，保证工程项目如期交付；并对进度数据进行对比分析和监控报警等处理。

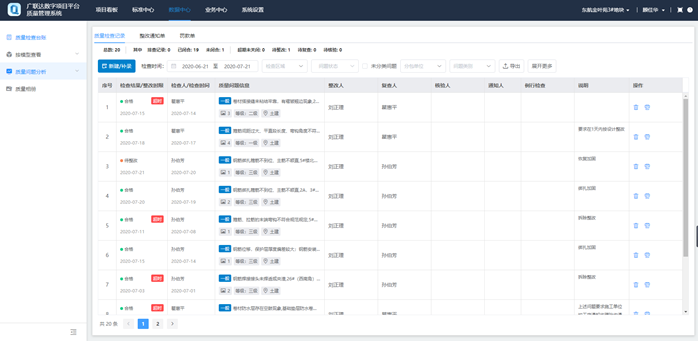

质量，安全管理系统

质量安全管理系统可以清晰的看到项目上所发生的全部质量安全问题，通过问题的数量统计，方便管理人员对项目的质量安全情况做整体把控，可以帮助管理者及时、全面的掌控项目的整体情况，问题可追溯，协助管理层解决问题。同时系统上将所有的质量安全问题按照不同的维度去进行分析统计，例如按照责任人、按照分包单位、按照隐患类型，将分析的结果以图表的形式呈现，更加便于查看。
